MT Magnetisierungsanlagen
HELLING Zentrum für Technik

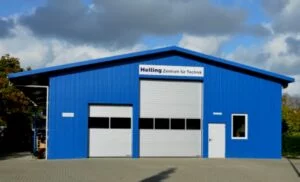

Die "Blaue Halle"
Das HELLING Zentrum für Technik
HELLING fertigt komplett ausgestattete Prüfanlagen für die Oberflächenrissprüfung nach kundenspezifischen und normativen Anforderungen. Dazu gehören für den Bereich der Magnetpulverprüfung z.B.
- Rissprüfanlagen unterschiedlicher Größe und Ausstattung
- Eisenbahn-Radsatzprüfanlagen
- Prüfanlagen für spezifische Prüfobjekte wie z.B. Anschlagketten
- Prüftische für das Prüfen zylindrischer, rechteckiger oder unregelmäßig geformter Prüfteile
- Prüfbänke für Serienprüfungen
- Prüfbänke für Schulungszwecke
Radsatzprüfanlage ROD-A-MAT zur kombinierten Prüfung von Radsatzachse und Radsatzräder mit der fluoreszierenden Magnetpulverprüfung
Magnetisierungsbank HELLMAG
Im HELLING Zentrum für Technik werden speziell an spezifische Prüfprobleme angepasste Magnetisierungsanlagen entwickelt. Dazu gehören u.a. verschiedene Ausführungen von Magnetisierungsbänken, z.B. für Serienprüfungen oder Ausbildungszwecke.

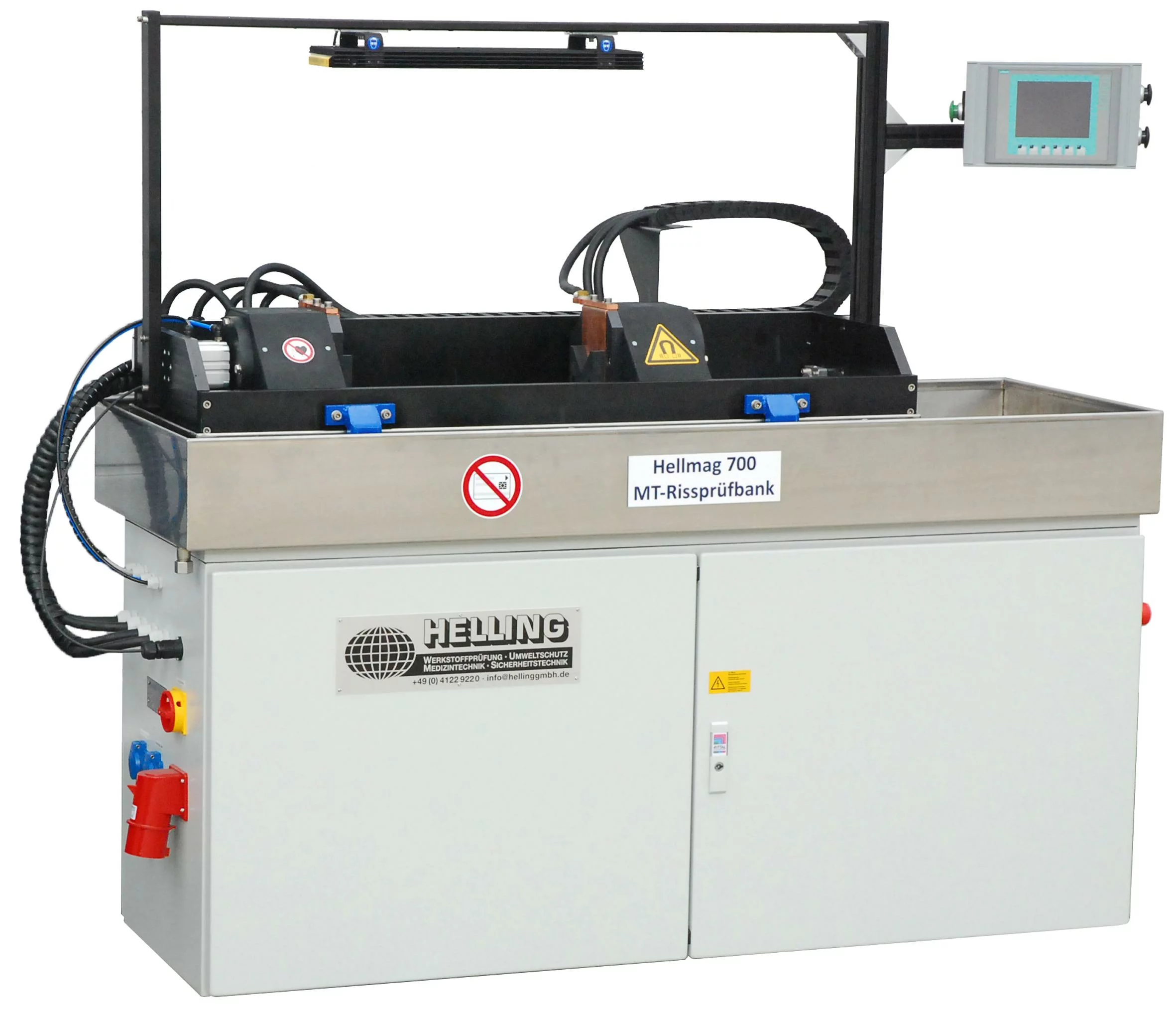

Rissprüfbank HELLMAG Universal 500 AC
Feld- und Stromdurchflutung zur Magnetisierung, Entmagnetisierung und Pulsbetrieb
Diese Rissprüfbank wird über einen Fusstaster gesteuert. Sie kann zusätzlich mit einem 18 L Prüfmittelbehälter mit Handbrause sowie einer Pumpe inkl. Trockenlaufschutz ausgerüstet werden. Zur Durchmischung der fluoreszierenden Magnetpulversuspension kann ein entsprechend einstellbarer Bypass und die Regulierung der Durchflussmenge installiert werden.

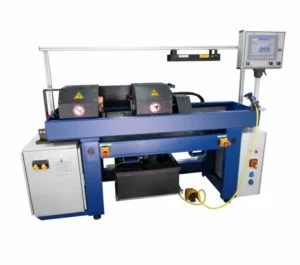

Rissprüfbank HELLMAG Universal 1000 AC mit mechanischer Einspannung des Prüfobjektes über zwei Schnellspannvorrichtungen und mit zwei einzeln zuschaltbaren Magnetisierungskreisen (Wechselstromdurchflutung / Wechselstrom-Jochmagnetisierung).
Die HELLMAG Universal Rissprüfbank 1000 AC ist mit einer erweiterten SPS-Steuerung ausgestattet. Neben einer Werkstückverwaltung besitzt die Steuerung einen Einrichte-, Hand- und Automatikbetrieb. Die Bedienung erfolgt mit einem schwenkbaren Touch-Panel der Simatic-KTP-Serie.
Zu den im HELLING Zentrum für Technik gefertigten Anlagen gehören auch Prüfanlagen, die an die zu prüfenden Bauteile angepasst sind, wie z.B. die Kettenprüfeinrichtung.
Kettenprüfeinrichtung
Mobile Kettenprüfeinrichtung zur Prüfung von Anschlagketten gemäß Betriebssicherheitsverordnung Abschnitt 2BGR 500.2.8 (vormals UVV 18.4.) und DIN 685-5 „Geprüfte Rundstahlketten, Einzelteile und Zubehör – Teil 5: Benutzung von Kettengehängen und Hebezeugketten“. Die Prüfeinrichtung ist ausgestattet mit:
- Auffangbehälter für das fluoreszierende Prüfmittel
- Bespülvorrichtung mit Hochleistungspumpe
- Geschlossene Magnetisierungsspule
- Hochstromgenerator
Montiert auf einem Prüfwagen kann die Prüfeinrichtung leicht an den Prüfort bewegt werden.

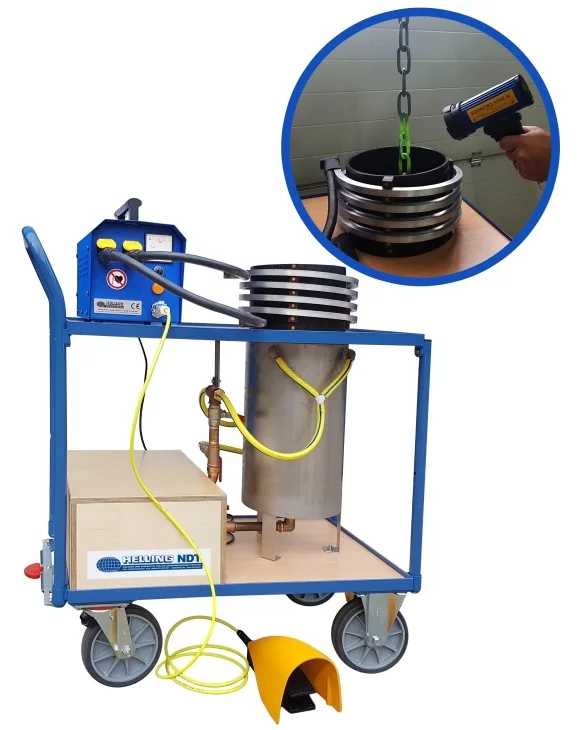

Kettenprüfeinrichtung 200 -
Prüfen von Anschlagketten gemäß BetrSichV und DIN 685-5 mit der fluoreszierenden Magnetpulverprüfung
Die Kettenprüfeinrichtung 200 besteht aus einem mobilen Prüfwagen. Von den vier Rädern sind zwei lenkbar und zwei gebremst. Auf dem Prüfwagen sind der Prüfmittelauffangbehälter mit der integrierten Bespülvorrichtung, die Hochleistungsprüfmittelpumpe, die geschlossene Magnetisierungsspule und der Hochstromerzeuger HELLMAG 1100 S montiert. Die Einrichtung wird über einen Fußschalter gesteuert.

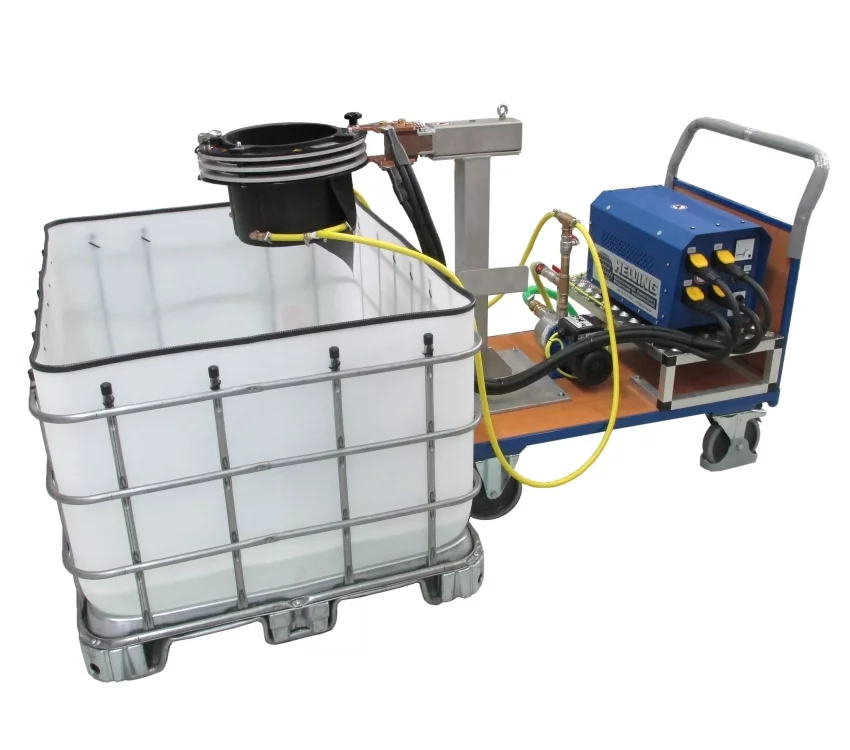

Kettenprüfeinrichtung HELLCHAIN 3000 - Prüfen von Anschlagketten gemäß BetrSichV und DIN 685-5 mit der fluoreszierenden Magnetpulverprüfung
Diese Prüfeinheit zum Prüfen von Anschlagketten ist ein mobiler Prüfwagen, der die einzelnen Komponenten der Anlage transportiert. Dazu gehören im wesentlichen die Prüfmittelpumpe mit Bypassbetrieb, der Prüfmittelbehälter von ca. 600 L, die geschlossene Magnetisierungsspule mit Sprühkranz und der HELLMAG-Hochstromerzeuger. Gesteuert wird die Einrichtung durch einen Fußtaster. Die fluoreszierenden Anzeigen werden durch Bestrahlung mit der batteriebetriebenen UV-LED-Handleuchte UV-Inspector 711 sichtbar gemacht.
Radsatzprüfanlage ROD-A-MAT
Die Radsatzprüfanlage ROD-A-MAT ist eine komplexe Anlage. Sie ermöglicht die gleichzeitige Prüfung von Radsatzachse und Radsatzrad durch zwei parallele Magnetisierungssysteme. Der ROD-A-MAT erlaubt eine kombinierte Magnetpulverprüfung von Radsatzachse und Radsatzrad mit fluoreszierender Magnetpulversuspension.

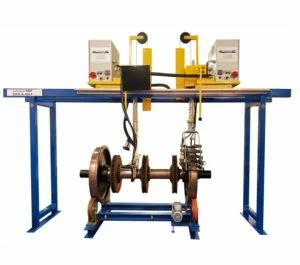

Radsatzprüfanlage ROD-A-MAT zur kombinierten fluoreszierenden Magnetpulverprüfung (Halb-/Segmentspule und Trapezspule) von Radsatzachse und Radsatzräder.
Die Magnetisierung erfolgt kontaktlos. Eingesetzt werden hier eine Halb-/Segmentspule zur Prüfung der Radsatzachse und eine Trapezspule mit mehreren Windungen für die Prüfung der Laufflächen der Räder.

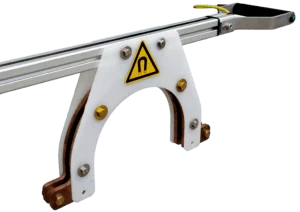

Segment-/Halbspule zur kontaktlosen Magnetisierung von Radsatzwellen, Prüfmittel: fluoreszierende Magnetpulversuspension.

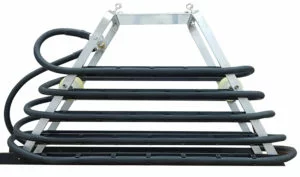

Trapezspule mit 5 Windungen zur kontaktlosen Magnetisierung der Radsatzräder, Prüfmittel: fluoreszierende Magnetpulversuspension.
Die Radsatz-Prüfanlage ist mit einem halbautomatischen Prüfsystem mit integrierter Bespülung, UV-A-Hintergrundbeleuchtung und einem HCC Dokumentationssystem ausgerüstet.
Dokumentationssystem HELLING Connect Control (HCC)

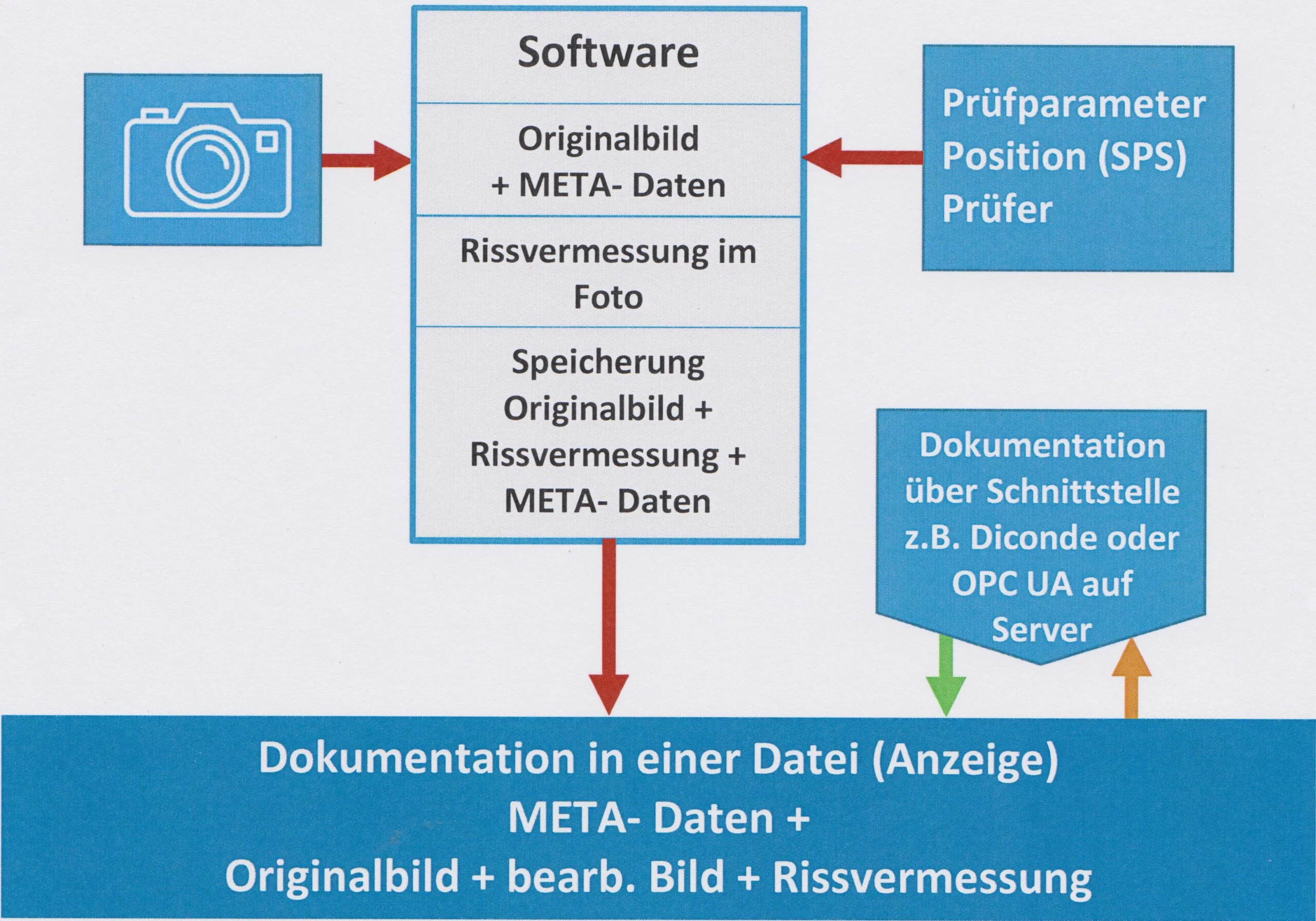

HCC Dokumentationssystem
Das HCC-System generiert ein Prüfprotokoll. Dieses enthält:
- Prüfparametern
- Prüfdaten
- Originalaufnahmen der geprüften Oberfläche
- Aufnahmen der bearbeiteten Anzeigenbilder
Außerdem können die Anzeigen vermessen und bewertet werden:
- Position (x/y, Neigung)
- Größe (mm/Pixel)
- Bewertung (IO/NIO)
- Fehlertyp (längs/quer)

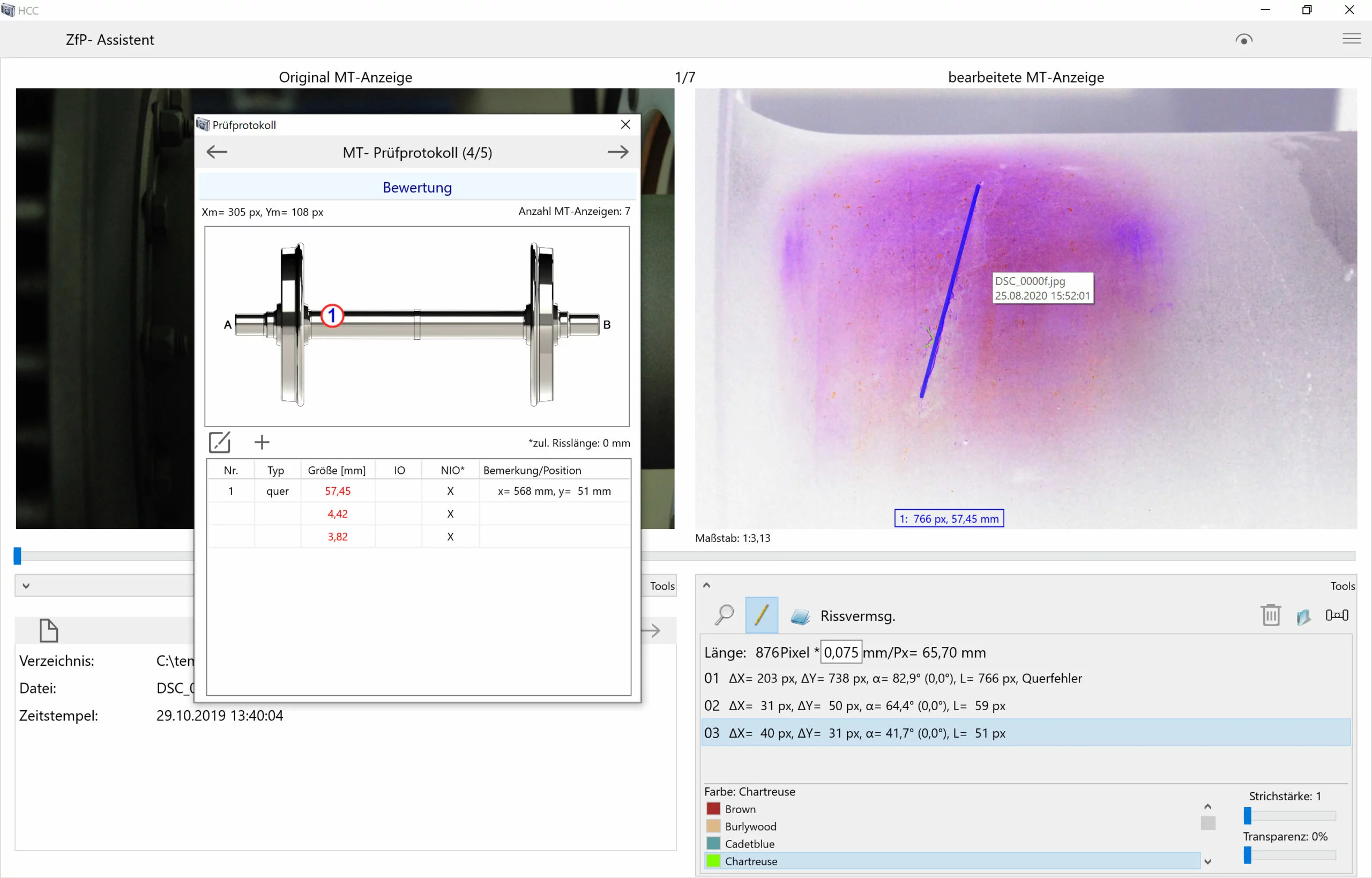

HCC Protokoll
Das System ist einfach zu bedienen und kann an die Erfordernisse des Kunden angepasst werden.
Es stellt die Rückverfolgbarkeit der Anzeigenerfassung sicher und unterstützt den Betreiber der Anlage bei der Optimierung der Prüfprozesssteuerung und der Analyse des Fertigungsprozesses.
Stationäre und mobile Magnetisierungsanlagen für die Magnetisierung bestimmter Prüfanforderungen oder Bauteile wie Wellen, Radsätze, Anschlagketten, …
