UV-Leuchten

HELLING ist Spezialist für die Entwicklung und Anfertigung von LED-Leuchten, ausgerüstet mit UV-A LED, Weißlicht-LED und auch Blaulicht-LED. UV-A LED Leuchten kommen in der Eindring- und Magnetpulverprüfung mit fluoreszierendem Prüfmittel zum Einsatz.

Die zunehmende Lebensdauer der UV-LED hat zur heutigen weitverbreiteten Akzeptanz in der Oberflächenprüfung mit fluoreszierenden Prüfmitteln beigetragen. Das trifft auch für den Industriesektor Luftfahrt zu.

LED-Hersteller garantieren mittlerweile eine gleichbleibende Ausgangsintensität für die Dauer von ca. 10.000 Betriebsstunden. UV-LED-Flächenleuchten können bei Bedarf und ohne Verzögerung ein- und wieder ausgeschaltet werden. Sie benötigen keine Aufwärmzeit und müssen nicht dauerhaft in Betrieb sein. Dadurch vermindert sich der geringe Energieverbrauch weiterhin und die Standzeiten und Lebensdauererwartung erhöhen sich entsprechend.



fluoreszierende Magnetpulverprüfung

Unter UV-Bestrahlung sichtbar gemachte Inhomogenität bei der Eindringprüfung mit fluoreszierendem Prüfmittel.

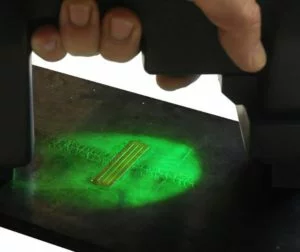

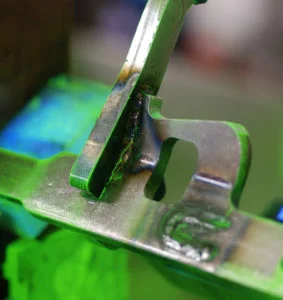

Magnetpulverprüfung mit fluoreszierendem Prüfmittel

Magnetpulverprüfung mit fluoreszierendem Prüfmittel: unter UV-Bestrahlung erkennt man deutlich die Rissanzeigen.



Vorteile der UV-A LED Leuchte gegenüber den früher eingesetzten herkömmlichen Quecksilberhochdruckleuchte sind vor allem:

  • wesentlich längere Lebensdauer
  • geringerer Energieverbauch
  • sofortige Betriebsbereitschaft nach dem Einschalten

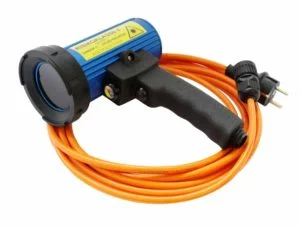

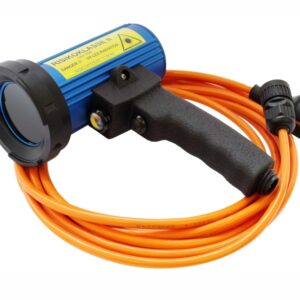

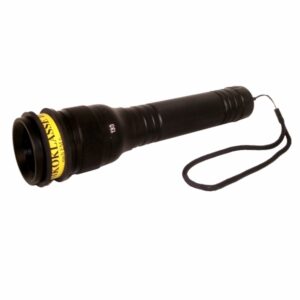

UV-Inspector 150

HELLING Handleuchte UV-Inspector 150 für den Einsatz bei der Eindringprüfung und Magnetpulverprüfung



Inzwischen bietet HELLING verschiedene Ausführungen von UV-A LED Leuchten an:

  • Flächenleuchten in modularer Ausführung
  • Handleuchten mit Akku- oder Netzbetrieb
  • kompakte, handliche Taschenlampen
  • Leuchten mit Überwachungsfunktionen
  • Leuchten für bestimmte Industriesektoren (Luftfahrt, Automotive, ...)

UV-Strahlung

UV-Strahlung (ultraviolette Strahlung) ist für das menschliche Auge unsichtbare elektromagnetische Strahlung mit einer Wellenlänge von 100 bis 380 nm. Dieser Bereich wird in UV-A (380 - 315 nm), UV-B (315 - 280 nm) und UV-C (280 - 100 nm) unterteilt (DIN 5031).

UV-Strahlung wird wegen der hohen Strahlungsintensität in diversen industriellen Anwendungen eingesetzt wie z.B. für die Härtung von Folien, Kunststoffen, Lacken und Farben. In der ZfP nutzt man überwiegend die Anregung von im sichtbaren Spektralbereich fluoreszierenden Leuchtstoffen (Eindring- und Magnetpulverprüfung).

Da UV-Strahlung das menschliche Auge und die Haut schädigen kann, sind die Grenzwerte für die zulässige Bestrahlung unbedingt einzuhalten (siehe UVV). Auch sollte immer eine UV-Schutzbrille getragen werden!

HELLING begrenzt die UV-Strahlung seiner Produkte zudem durch entsprechende Filter. Alle UV-A-Leuchten unterliegen einer sorgfältigen Qualitätskontrolle.

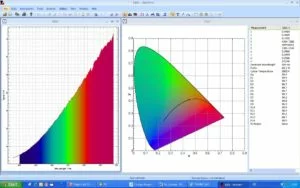

spektrale Verteilung einer UV-Quelle

Spektrale Verteilung einer A-Quelle



Auf Kundenwunsch kann ein Zertifikat über die Analyse der spektralen Bestrahlungsstärke ausgestellt werden. Diese wird im hauseigenen Lichtlabor durchgeführt.

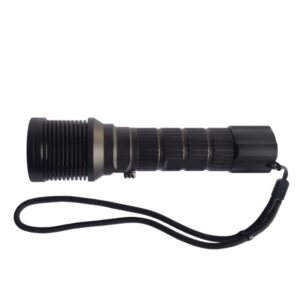

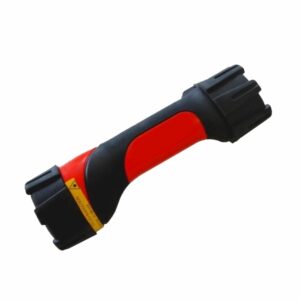

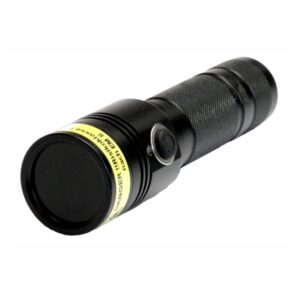

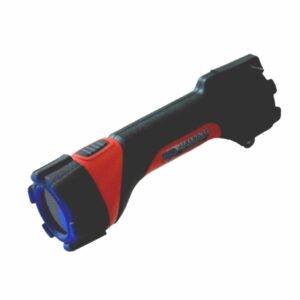

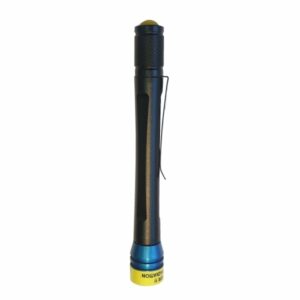

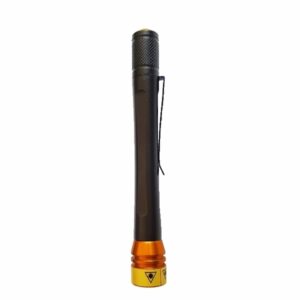

UV LED-Taschenlampen

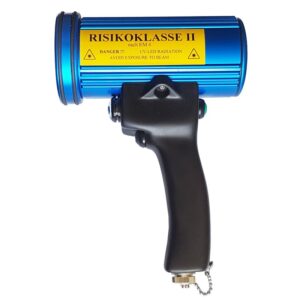

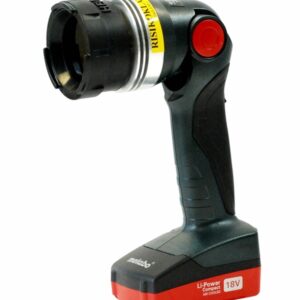

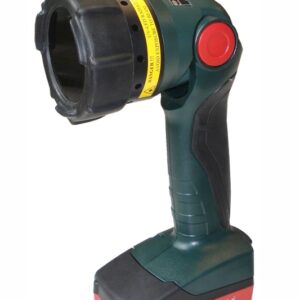

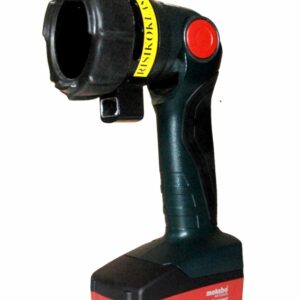

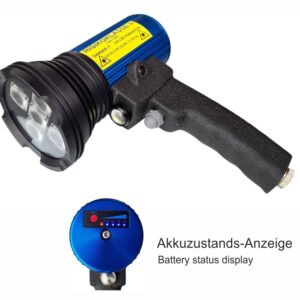

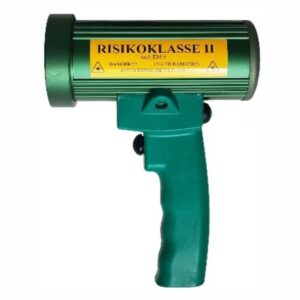

UV LED Handleuchten (Akku)

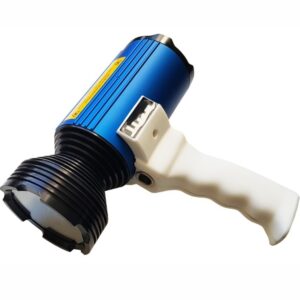

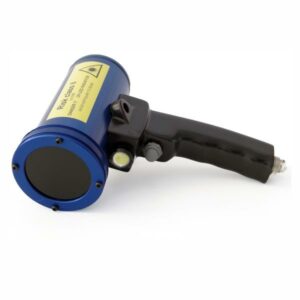

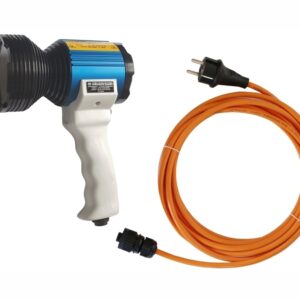

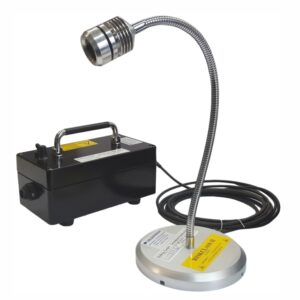

UV LED Handleuchten (Netz)

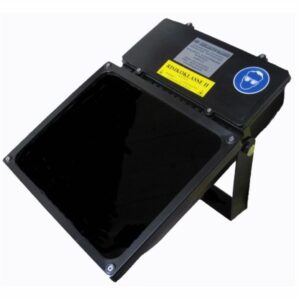

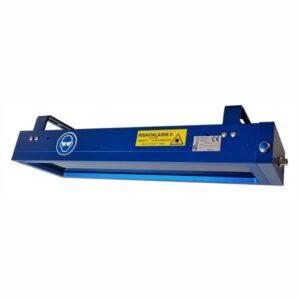

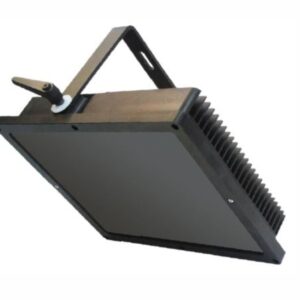

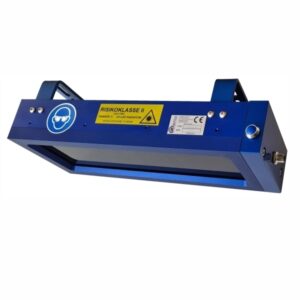

UV LED Flächenleuchten

Luftfahrt&shyindustrie

Weitere Informationen

UV-LED-Flächenleuchten sind auch aus der zerstörungsfreien Materialprüfung des Industriesektors Luftfahrt nicht mehr wegzudenken. Sie sind an den Prüfplätzen zu finden, an denen in der Eindring- und Magnetpulverprüfung mit fluoreszierenden Prüfmitteln geprüft wird.


Abb. 1: Spektrale Bestrahlungsstärke einer UV-LED-Leuchte Typ ZERO 500/5 AITM

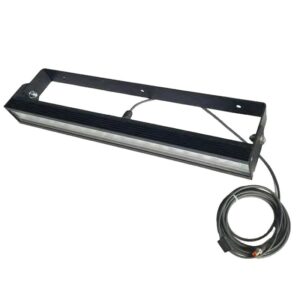

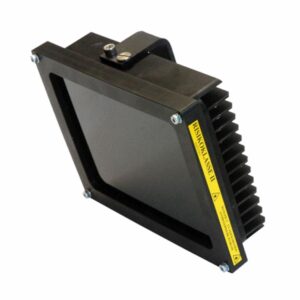

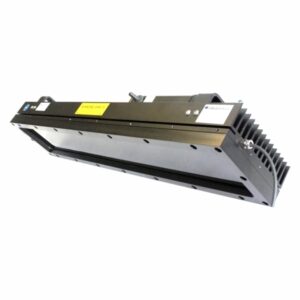

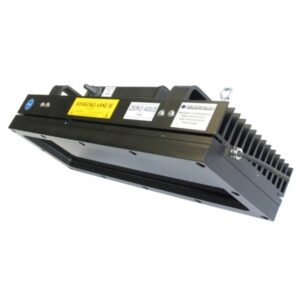

Zwei Ausführungen der Flächenleuchten Serie ZERO – Standard oder AITM

Serienmäßig werden die Flächenleuchten vom Typ ZERO in zwei unterschiedlichen Ausführungen angeboten:

  • Standard
  • AITM

Die Variante "AITM" ist zertifizierbar nach AITM6-1001. Die Zertifizierungen werden im Messlabor von HELLING durchgeführt. Weitere Informationen dazu finden Sie hier.

Ein wesentlicher Unterschied in der Ausstattung einer zertifizierbaren UV-LED-Leuchte besteht in der Wahl des Filters.

Tab. 1: Übersicht Ausstattung der Flächenleuchten Serie "ZERO", Ausführung "Standard" und "AITM"



Filter

Standardmäßig sind die stationären Flächenleuchten der Serie ZERO mit Klarglas-Filter ausgerüstet. Optional können sie mit UG2A-Filter ausgestattet werden. Für die Zertifizierung nach AITM6-1001 müssen sie mit diesem Filter ausgestattet sein. MUGLED-Filter können angefragt werden.

Weitere Optionen

Die folgenden Funktionen werden zwar von den Regelwerken nicht mehr gefordert, sind aber auf Kundenwunsch weiterhin möglich:

  • Defekterkennung durch eine Kontroll-LED und Abschaltung der UV-LED-Flächenleuchte, Kontrolle Über-/Unterspannungskontrolle (z.B. bei Ausfall einer LED)
  • Temperaturkontrolle : Abschaltung der UV-LED-Flächenleuchte bei Absinken der Umgebungstemperatur unter 10 °C oder beim Anstieg über 50 °C
