UT Kalibrier­körper

Kalibrierkörper für die Ultraschallprüfung

Ultraschallprüfung, UT, Ultrasonic Testing


Kalibrierkörpers Nr. 1

Der Kalibrierkörpers Nr.1 (HELLING Kalibrierkörper V 1) ist in der Norm DIN EN ISO 2400 "Zerstörungsfreie Prüfung - Ultraschallprüfung - Beschreibung des Kalibrierkörpers Nr. 1" beschrieben.

Dieser große Kalibrierkörper wird für die Kalibrierung von Ultraschallprüfgeräten mit großen Winkelprüfköpfen eingesetzt. Große Winkelprüfköpfe werden z.B. zur Prüfung von Stahlschweißnähten verwendet.

Der Kalibrierkörper V 1 besteht aus Feinkornstahl mit einer Nut und einer 50 mm Bohrung zur

  • Justierung von Ultraschallgeräten
  • Kontrolle des Einschallwinkels.

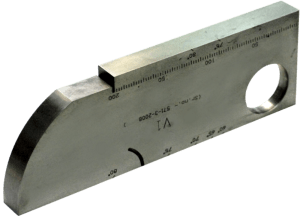

HELLING Kalibrierkörper V 1 gemäß DIN EN ISO 2400 "Zerstörungsfreie Prüfung - Ultraschallprüfung - Beschreibung des Kalibrierkörpers Nr. 1" für die Kalibrierung von Ultraschallprüfgeräten mit großen Winkelprüfköpfen



Der Kalibrierkörper V 1 wird mit Herstellerbescheinigung geliefert. Er ist rekalibrierbar.


Kalibrierkörpers Nr. 2

Der kleine Kalibrierkörper Nr. 2 (HELLING Kalibrierkörper V 2) gemäß DIN EN ISO 7963 "Zerstörungsfreie Prüfung - Ultraschallprüfung - Beschreibung des Kalibrierkörpers Nr. 2" besteht aus Feinkornstahl und ist mit einer 5 mm Bohrung versehen.

Der Kalibrierkörper dient der

  • Justierung von Ultraschallgeräten
  • Kalibrierung der Zeitbasis
  • Empfindlichkeitseinstellung und Überprüfung des Prüfkopfes
  • Überprüfung des Einschallwinkels und des Schallaustrittspunktes von Miniatur-Winkelprüfköpfen

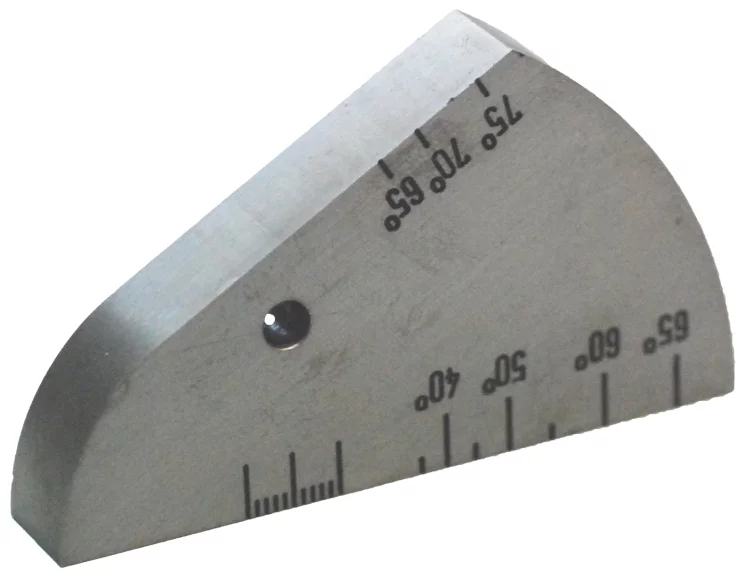

HELLING Kalibrierkörper V 2 gemäß DIN EN ISO 7963 "Zerstörungsfreie Prüfung - Ultraschallprüfung - Beschreibung des Kalibrierkörpers Nr. 2" für die Kalibrierung von Ultraschallprüfgeräten mit kleinen Winkelprüfköpfen



Dieser Ultraschall-Kalibrierkörper wird mit einer Herstellerbescheinigung geliefert.
