Messgeräte für die zerstörungsfreie Werkstoffprüfung (ZfP)

Die Überprüfung der wichtigsten Parameter eines ZfP-Verfahrens und die Kontrolle der Beleuchtungs- und Umgebungsbedingungen, z.B.

• UV-Bestrahlungsstärke
• Beleuchtungsstärke
• Feldstärke
• Schwärzungswert
• Wand- und Schichtdicke

Bestrahlungsstärke- und Beleuchtungsstärkemessgerät

Kombi-Gerät zur Messung der UV-Intensität (UV-A, µW/cm²) und Beleuchtungsstärke (sichtbares Licht, lux) gemäß DIN EN ISO 3059 "Zerstörungsfreie Prüfung¸ Eindring- und Magnetpulverprüfung; Betrachtungsbedingungen" und ASTM E1417 "Standard Practice for Liquid Penetrant Testing".

Die UV-Intensität und die Beleuchtungsstärke können in einem Arbeitsgang gemessen werden. Der Silizium-Sensor befindet sich in einem zweiten Gehäuse, das mit der Anzeigeeinheit durch ein 1 m langes Kabel verbunden ist. Das intelligente Messsystem ist mit einem übergeordneten Kontrollalgorithmus ausgestattet.

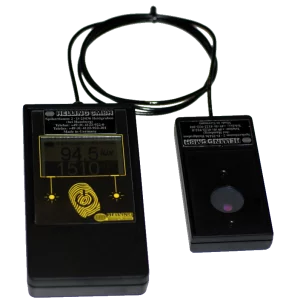

Kombi-UV-Luxmeter

Beleuchtungsstärkemessgerät (Luxmeter)

Digitales Präzisionsmessgerät (Luxmeter) zur Überprüfung und Messung der Beleuchtungsstärke (lx) gemäß DIN EN ISO 3059 "Zerstörungsfreie Prüfung¸ Eindring- und Magnetpulverprüfung; Betrachtungsbedingungen" und ASTM E1417 "Standard Practice for Liquid Penetrant Testing". Das Messgerät wird bei der Sichtprüfung, der Farbeindringprüfung und der Magnetpulverprüfung eingesetzt. Gemessen werden kann in Lux oder footcandle. Die Silizium-Fotodiode ist an den spektralen Hellempfindlichkeitsgrad des menschlichen Auges für Tag-sehen V(λ) angepasst. Die Messdaten können über eine USB-Schnittstelle gespeichert werden. Für schräg einfallendes Licht wird eine Kosinus-Korrektur durchgeführt.

Einsatzgebiete sind vor allem die Sichtprüfung (VT), Eindringprüfung (PT) und Magnetpulverprüfung (MT).

Luxmeter Mavolux 5032 B

Bestrahlungsstärkemessgerät

Bestrahlungsstärkemessgerät zur Überprüfung der UV-Intensität (UV-A-Strahlung) gemäß DIN EN ISO 3059 "Zerstörungsfreie Prüfung¸ Eindring- und Magnetpulverprüfung; Betrachtungsbedingungen" und ASTM E1417 "Standard Practice for Liquid Penetrant Testing" bei der fluoreszierenden Eindringprüfung und Magnetpulverprüfung mit fluoreszierenden Suspensionen.

Präzise Messung der UV-Intensität im Spektralbereich von 330 nm bis 400 nm in Form einer Lichtverteilungskurve. Die Messskala ist mit fluoreszierender Farbe beschichtet und daher auch in abgedunkelten Räumen gut ablesbar.

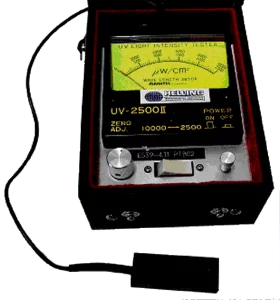

UV-Intensitätsmessgerät UV-2500-II

Einsatzgebiete sind vor allem die Eindringprüfung (PT) und Magnetpulverprüfung (MT).

Feldstärkemessgerät

Universalgerät zur Messung der Feldstärke von Messung von Gleich- und Wechselfeldern. Das Gerät dient der Überprüfung einer ausreichenden Magnetisierung des Prüfobjektes. Gemessen werden kann in A/cm oder Gauß/Oestedt.

An das Gerät kann eine Tangential-, Axial- oder Zungensonde angeschlossen werden.

Einsatzgebiet ist vor allem die Magnetpulverprüfung (MT).

Messgerät MP-1000 zur Messung der Feldstärke
