PT Kontroll­körper

Kontrollkörper 1

Der Kontrollkörper 1 wird bei der Oberflächenrissprüfung durch die Eindringprüfung (Penetrant Testing, PT) eingesetzt. Die Norm EN ISO 3452-3 „Zerstörungsfreie Prüfung – Eindringprüfung – Teil 3: Kontrollkörper“ beschreibt den Aufbau dieses Kontrollkörpers.

Er wird mit Konformitätserklärung gemäß EN ISO 3452-3 und Abnahmezeugnis nach EN 10204 "Metallische Erzeugnisse - Arten von Prüfbescheinigungen", Typ 3.1.B, geliefert.

Der Kontrollkörper 1 dient der Festlegung und Kontrolle der Empfindlichkeitsklasse von fluoreszierenden und farbigen Eindringsystemen.

Er besteht aus vier Messingplatten, die mit unterschiedlich dicken Nickel-Chrom-Schichten (10 µm, 20 µm, 30 µm und 50 µm) beschichtet sind und dadurch unterschiedliche Risstiefen aufweisen. Die Risstiefen sind durch die Dicke der Nickel-Chrom-Schicht definiert. Die Querrisse wurden durch Streckung der Platten in Längsrichtung erzeugt. Das Verhältnis Rissbreite : Risstiefe beträgt für jeden Riss annähernd 1 : 20.

Der Kontrollkörper 1 dient der Bestimmung der Empfindlichkeit von

  • fluoreszierenden Eindringprüfsystemen mit den Platten: 10 µm, 20 µm, 30 µm und 50 µm
  • farbigen Eindringprüfsystemen mit den Platten: 30 µm und 50 µm

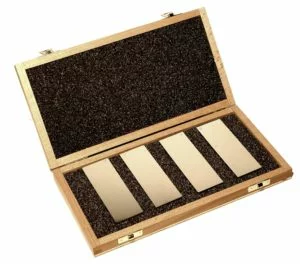

Kontrollkörper 1
nach EN ISO 3452-3



Kontrollkörper 2

Der Kontrollkörper 2 für die Eindringprüfung (Penetrant Testing, PT) nach EN ISO 3452-3 wird auf Wunsch mit Prüfbericht und mit Zertifikat geliefert. Die Norm EN ISO 3452-3 „Zerstörungsfreie Prüfung – Eindringprüfung – Teil 3: Kontrollkörper“ beschreibt den Aufbau und die Abnahme von Kontrollkörper 2.

Kontrollkörper 2 werden bei der Oberflächenrissprüfung unter Einsatz der Eindringprüfung eingesetzt. Sie dienen der regelmäßigen Kontrolle des Prüfprozesses mit farbigen oder fluoreszierenden Prüfmittelsystemen. Dazu gehören:

  • Kontrolle der Anzeigeempfindlichkeit
  • Kontrolle der Zwischenreinigung
  • Vergleich von verschiedenen Prüfmitteln
  • Überwachung des Prüfprozesses bei Rissprüfanlagen

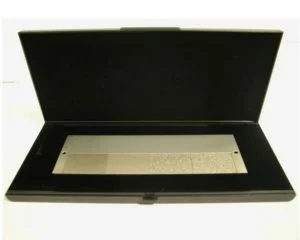

Kontrollkörper 2
nach EN ISO 3452-3



Der Kontrollkörper 2 besteht aus zwei Hälften:

  1. eine Hälfte weist fünf unterschiedlich große Risszentren auf zur Kontrolle der Anzeigeempfindlichkeit
  2. die andere Hälfte besteht aus vier Bereichen mit unterschiedlicher Rauhigkeit zur Kontrolle der Zwischenreinigung



Kontrolle der Anzeigeempfindlichkeit und Zwischenkontrolle eines fluoreszierenden Prüfmittels mit dem Kontrollkörper 2



Anfrage zu PT Kontrollkörper senden:
