Prüftisch 051-100 - Prüfanlage für die Magnetpulverprüfung

Der Prüftisch 051-100 ist konzipiert für das Prüfen folgender Prüfteile

  • zylindrische
  • rechteckige
  • unregelmäßig geformte

Die Magnetpulverprüfanlage ist ausgestattet mit

  • 2 x 230 V Steckdosen für den Anschluss eines Handmagneten
  • 2 x UV-Leuchten Typ ZERO 400/3 mit Schwenkarm
  • Hydraulikaggregat
  • Hydraulikantrieb für Drehung von zylindrischen Prüfteilen
  • Auffangwanne mit Ablauf
  • Schaltkasten
  • Bedienpult mit Fußtaster für Drehung links/rechts



Technische Daten

Versorgungsspannung3 x 400 V 50 Hz
Steuerspannung230 V 50 Hz
Leistungsaufnahme1,5 kVA
Antriebsleistung Hydraulikaggregat1.500 W
Intensität UV-Beleuchtung (im Abstand von 400 mm)ca. 3.800 µW/cm2
Rollendurchmesser150 mm
Rollengeschwindigkeit (stufenlos regulierbar)0 min-1 - 50 min-1
Abmessungen Prüftisch gesamt1.500 mm x 1.000 mm x 1.000 mm
Höhe Arbeitsfläche590 mm
Gewichtca. 300 kg
Prüfteil:
Abmessungen (auf Rollenführung)L = 250 mm - 1.000 mm
∅ = 100 mm - 650 mm
Gewichtmax. 1.000 kg
Artikelnummer :139.900.051
Max:
Min: 1
Step: 1
Auf Merkliste setzen

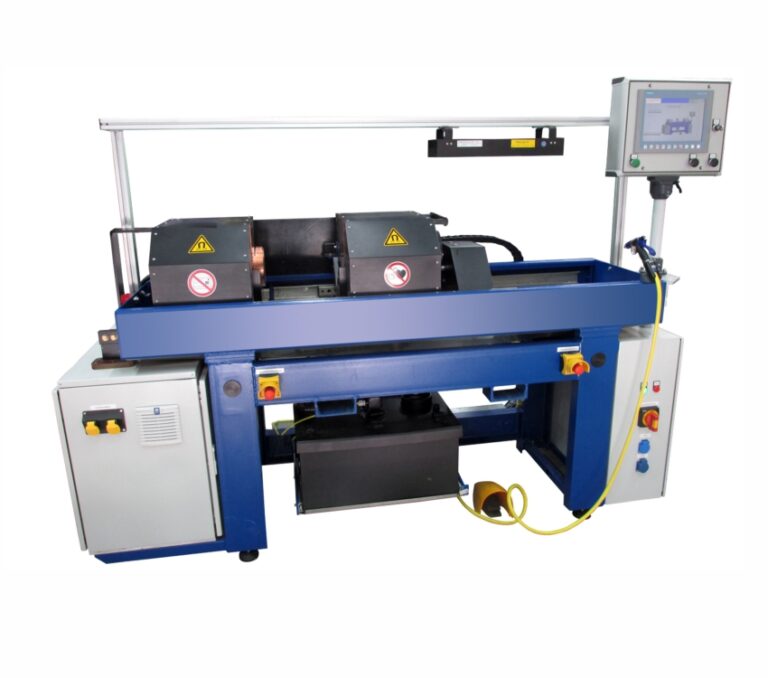

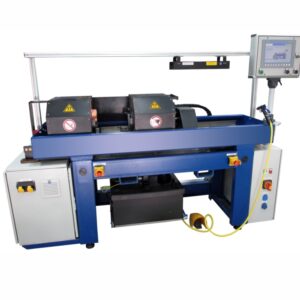

HELLMAG Universal Rissprüfbank

Die Rissprüfbank HELLMAG Universal 500 AC, HELLMAG Universal 700 AC und HELLMAG Universal 1000 AC sind konzipiert für die Kleinserienprüfung sowie für praxisgerechte Prüfung im Schulungsbereich.
  • Mechanische Einspannung des Prüfobjektes über zwei Schnellspannvorrichtungen für optimalen elektrischen und magnetischen Kontakt
  • 2 einzeln zuschaltbare Magnetisierungskreise (Wechselstromdurchflutung / Wechselstrom-Jochmagnetisierung)
  • Bedienung über Farb-Touch-Panel "KTP 600" (Siemens)
  • Speicherbare Prüfstromeinstellungen
  • Leistungsstarke UV-LED-Flächenleuchte

Technische Daten HELLMAG Universal 500 AC HELLMAG Universal 700 AC HELLMAG Univeral 1000 AC
Art.-Nr. 139.900.330 139.900.310 139.900.320
Einspannlänge 60 mm - 500 mm 60 mm - 700 mm 150 mm - 1.000 mm
Stromdurchflutung 1.200 A eff. 1.200 A eff. 2.000 A eff.
Felddurchflutung ca. 12.000 Aw ca. 12.000 Aw ca. 20.000 Aw
Einschaltdauer 40 % 40 % 40 %
Datenspeicherung ja ja ja
Datenübertragung ja ja ja
Netzanschluss 400 V 50 Hz 32 A 400 V 50 Hz 63 A 400 V 50 Hz 125 A
Leistungsaufnahme max. 18 kVA max. 28 kVA max. 55 kVA
Abmessungen (ohne Zustellschrank) ca. 125 cm x 64 cm x 160 cm ca. 160 cm x 50 cm x 165 cm ca. 250 cm x 80 cm x 140 cm
Gewicht ca. 303 kg ca. 480 kg ca. 790 kg

Ausführung:

HELLMAG Universal 500 AC
HELLMAG Universal 700 AC
HELLMAG Universal 1000 AC
Artikelnummer :139.900.330
Max:
Min: 1
Step: 1
Auf Merkliste setzen

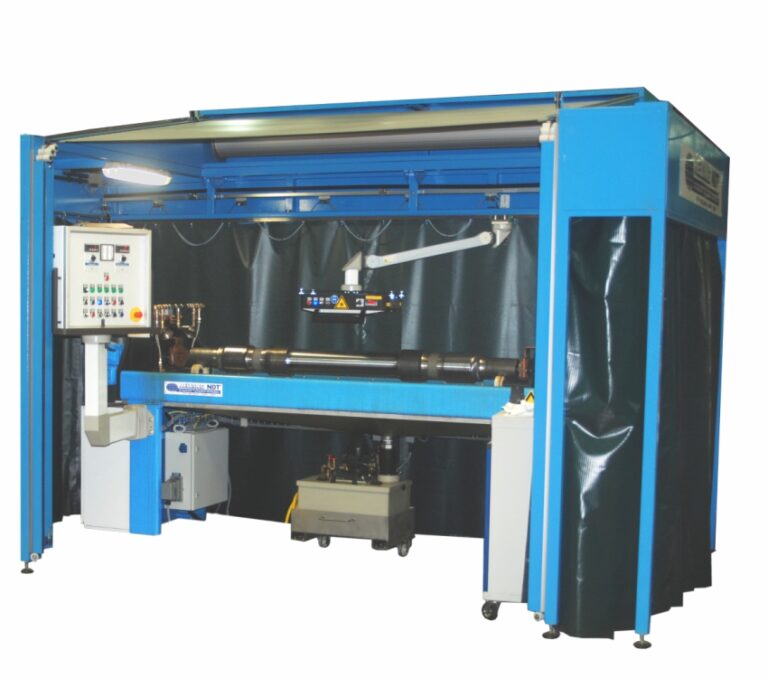

HELLMAG Vario 2500 AC Rissprüfbank

Die Rissprüfbank HELLMAG Typ Vario 2500 dient der kombinierten MT-Prüfung von Radsatzwellen auf Längs- und Querfehler.
  • Bauteilaufnahme manuell verschiebbar, mit pneumatischer Klemmung
  • Dreheinrichtung für Bauteilrotation
  • 2 stufenlos regelbare Magnetisierungskreise (Wechselstromdurchflutung / Felddurchflutung durch Wechselstrom-Spulenmagnetisierung - Überlaufspule)
  • Einhausung mit Verdunklung über Vorhänge und Rollladen
  • Horizontal verschiebbare, leistungsstarke UV-LED-Flächenleuchte
  • Kommunikation über Industrial Ethernet
  • Siemens Simatic SPS mit Bedienpult und Touch-Panel
  • Bespülung mittels Ringdusche und Handbrause
  • Prüfmitteltank mit Umwälzpumpe
  • Schaltschrank mit Steuer- und Leistungsteil


Technische Daten

Anschlussspannung 3 x 400 V / 50 Hz / 125 A
Leistungsaufnahme 75 kVA
Einschaltdauer 60 %
Einspannlänge 500 mm x 2.500 mm
Stromdurchflutung max. 3.000 A stufenlos
Felddurchflutung max. 2.500 Aw stufenlos
Steuerspannung 24 V DC
Durchmesser Prüfobjekt min. 170 mm, max. 350 mm
Gewicht Prüfobjekt max. 500 kg
Bedienung Bedienpult, Fußtaster
Betriebsarten Magnetisierung
Entmagnetisierung
Abmessungen 4.500 mm x 2.500 mm x 3.000 mm
Gewicht ca. 2.000 kg
Artikelnummer :139.900.000
Max:
Min: 1
Step: 1
Auf Merkliste setzen

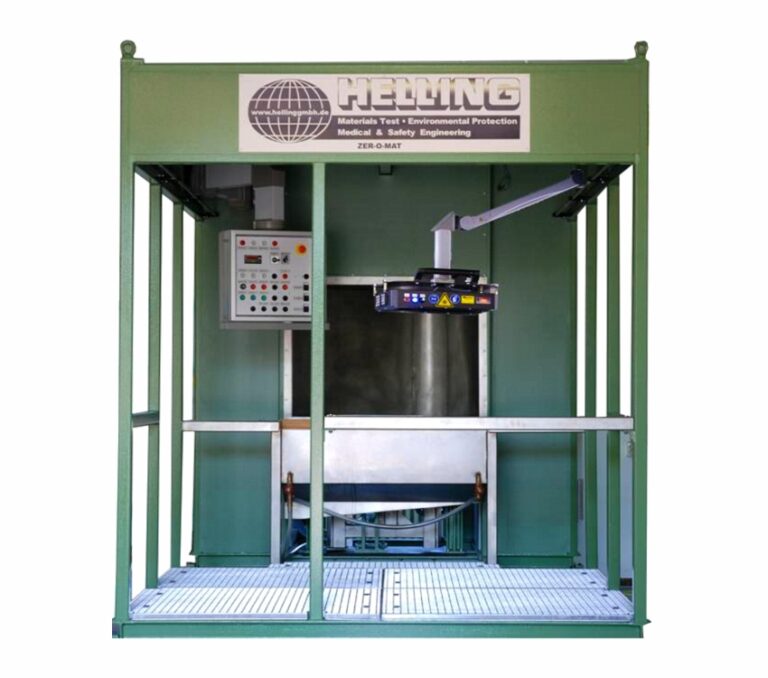

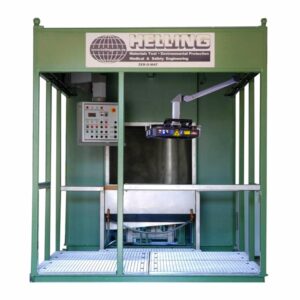

ZER-O-MAT® Magnetisierungsanlage

Die Prüfanlage ZER-O-MAT® ermöglicht die zügige Magnetpulverprüfung im Dauerlaufbetrieb auf der

  • Außenoberfläche von Rohren, Knüppeln, Stangen, Hohlprofilen und ähnlichen Prüfteilen.
  • Auch quadratische/rechteckige Querschnitte, unregelmäßig geformte Teile und Rohrenden sind prüfbar
  • Einsatz der bei HELLING entwickelten, patentierten ZER-O-MAT-Spule in U-Form
  • Magnetisierung in Längs- und Querrichtung
  • Kontaktlose Magnetisierung (Vermeidung von Kontakt- oder Einbrandstellen)
  • Wirksame Magnetisierung der Oberfläche bis ca. 1,5 mm Tiefe (Skin-Effekt)
  • Dauerlaufbetrieb mit schraubenlinienförmigem Transport des Prüfteils durch die Magnetisierungsspule (max. ED 100 %)
  • Entmagnetisierung durch das Verfahren realisiert
  • Leistungsstarke UV-LED-Flächenleuchte für die Inspektion
  • Höhenverstellung der ZER-O-MAT-Spule zur Anpassung an Prüfteildurchmesser
  • Siemens Simatic SPS mit Bedienpult und Touch-Panel Kommunikation über Profibus oder Industrial Ethernet
  • Integrierte Bespülung mit 2 x 40 L Prüfmittelbehälter
  • Kompakte Anlagekonstruktion mit belüfteter Verdunklungskabine und Absaugkanal für z.B. Schleifarbeiten
  • Getrennte Schaltschränke für Steuerung und Leistungsteil


Technische Daten

Netzanschluss3 x 400 V / 50 Hz / 250 A
Leistungsaufnahmemax. 70 kVA
Einschaltdauer100 %
Steuerspannung24 V DC
MagnetisierungsspuleZER-O-MAT Spule
Magnetisierungmax. 12.000 Aw
Länge Prüfstrecke600 mm
Prüfteildurchmesser∅ 170 mm - 400 mm
>BedienungBedienpult und Fußtaster
Abmessungen (BxLxH)5.000 mm x 2.500 mm x 3.000 mm
Gewichtca. 2.500 kg
Artikelnummer :100.000.999
Max:
Min: 1
Step: 1
Auf Merkliste setzen

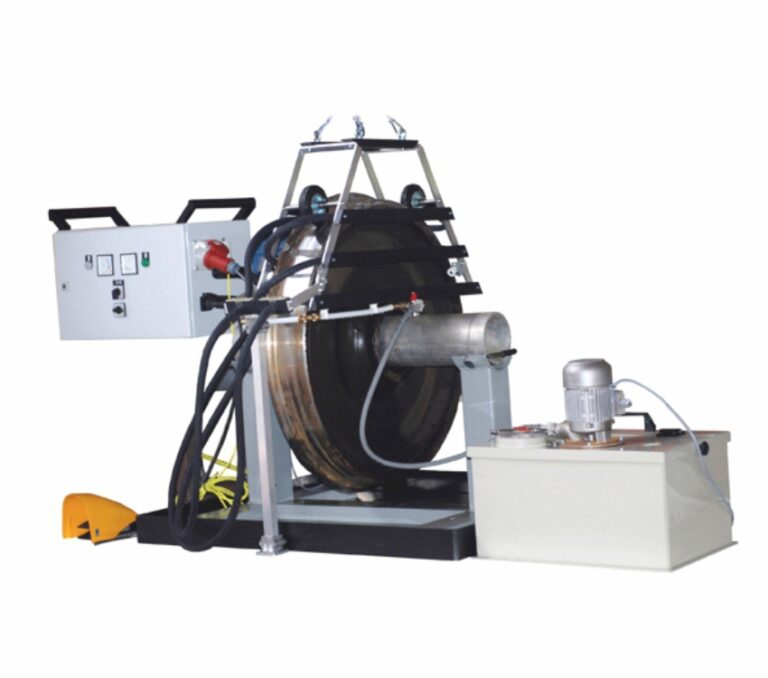

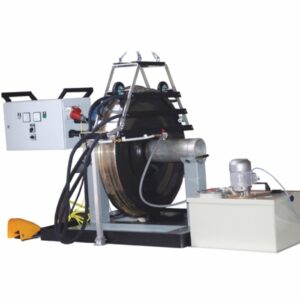

ROD-A-FLUX Radsatzräder-Prüfanlage

Die HELLING Radsatzräder-Prüfanlage ist zum Auffinden von

  • Oberflächenfehlern und
  • oberflächennahen Fehlern

in Längs- und Querrichtung auf Eisenbahnrädern mittels Magnetpulverprüfung bestimmt. Die Anlage eignet sich zur Prüfung

  • von zusammengebauten Radsätzen
  • während der Produktion von Schienenfahrzeugrädern
  • bei der Wartung von Schienenfahrzeugrädern

Die Radscheiben-Prüfanlage besteht aus Radscheibenaufnahme mit Drehantrieb, schwenkbarer Trapezspule, begehbarer Auffangwanne mit Gitterrost und Bedienpult mit Fußtaster. Mit der Trapezspule erfolgt eine kontaktlose Magnetisierung der Radscheibe vom Radkranz bis zum Korbbogen. Raddurchmesser von 900 mm – 1200 mm oder 700 mm – 1000 mm sind prüfbar.

Die Prüfung wird mit einer fluoreszierenden Magnetpulversuspension auf Wasserbasis unter UV-Bestrahlung durchgeführt. Dazu ist die Trapezspule mit einer integrierten Magnetpulversuspensionsbespülung ausgerüstet. Die Magnetpulersuspension wird aus einem 10 L, 20 L oder 40 L Prüfmittelbehälter versorgt.


Technische Daten

Netzanschluss3 x 400 V / 50 Hz / 32 kVA
Leistungsaufnahmemax. 8 kVA
Einschaltdauer60 %
Steuerspannung24 V DC
Magnetspule5-Windungen Trapezspule
Drehantrieb0,4 kVA mit FU-Regelung
Drehzahlsteuerungstufenlos
Magnetisierungsstrommax. 1.100 A, stufenlos
Max. Traglast800 kg
BedienungBedienpult und Fußtaster
Abmessungen2.000 mm x 2.000 mm x 1.600 mm
Gewichtca. 400 kg

OPTIONAL

  • Verdunklungskabine und UV-Beleuchtung
  • Erweiterung für UT-Prüfung (EMAT)
Artikelnummer :131.050.030
Max:
Min: 1
Step: 1
Auf Merkliste setzen

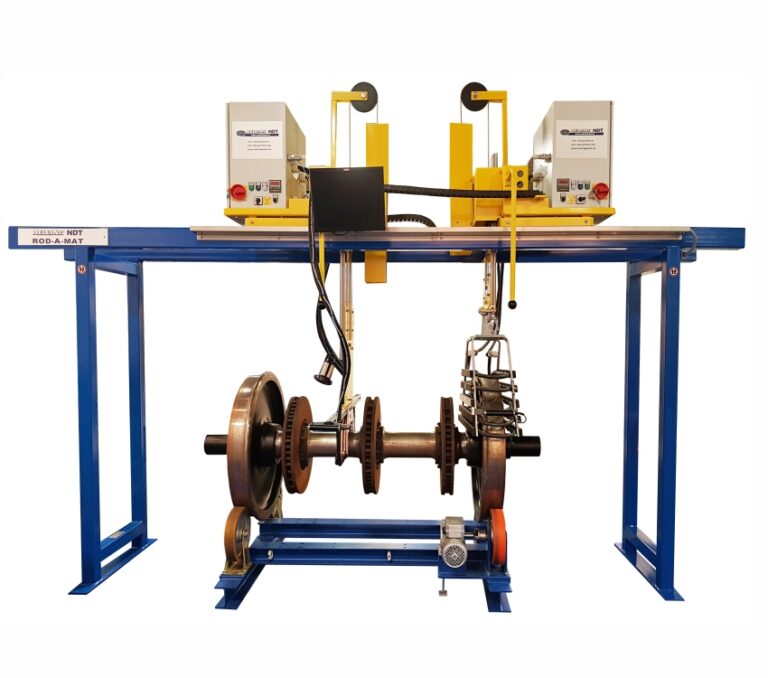

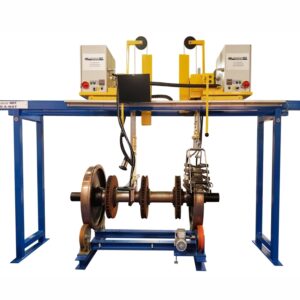

ROD-A-MAT MT-Radsatzprüfanlage

MT-Radsatzprüfanlage zur kombinierten Magnetpulverprüfung der Radsatzachse und Radsatzräder

  • Kontaktlose Magnetisierung durch Spulensystem
  • Unabhängige Hochstromerzeuger, damit gleichzeitige Prüfung von Rad und Achse möglich

Die Anlage besteht aus:

  • Stahlrahmen, optional auf Schiene geführt, um das Be- und Entladen der Radsätze mittels Kran zu ermöglichen
  • 2 Verfahrwagen (von Hand verschiebbar), die je einen Hochstromerzeuger und eine Spule aufnehmen
  • Gestell auf Fundament geschraubt
  • Doppelrollen-Linearachse zur Höhenverstellung der jeweiligen Magnetisierungsspule
  • Trapezspule (kippbar) mit Handgriff und Taster zur Magnetisierung von Radsatzrädern (Ø = 800 mm - 1.200 mm)
  • Segmentspule (Halbspule) mit Handgriff und Taster zur Magnetisierung von Radsatzwellen bis Ø = 250 mm
  • 2 Hochstromerzeuger mit Bedien- und Anzeigegerät:
    • 1x Hellmag 7k:
      3 x 400 V / 50 Hz / 32 A; ED 60 %;
      zur Versorgung der Trapezspule
    • 1x Hellmag 7k2:
      3 x 400 V / 50 Hz / 32 A; ED 60 %;
      zur Versorgung der Segmentspule
  • Distanzüberwachung zum Radsatz über Lichttaster
  • Klemmung der Höhenverstellung über Hebel


Optionale Erweiterung

  • Distanzüberwachung zur Welle an der Segmentspule über Lichttaster
  • Klemmung der Höhenverstellung über Klemmhebel
  • UT-Prüfsystem (EMAT)
  • Elektrisch angetriebene Achsen
  • Weg-Mess-System (Positionsanzeige)
  • Positioniersystem der Linearachsen
  • Integrierte Bildaufzeichnung
  • Halbautomatisiertes Prüfsystem mit integrierter Bespülung, UV-Beleuchtung und angetriebene Radsatzaufnahme
Artikelnummer :131.050.045
Max:
Min: 1
Step: 1
Auf Merkliste setzen

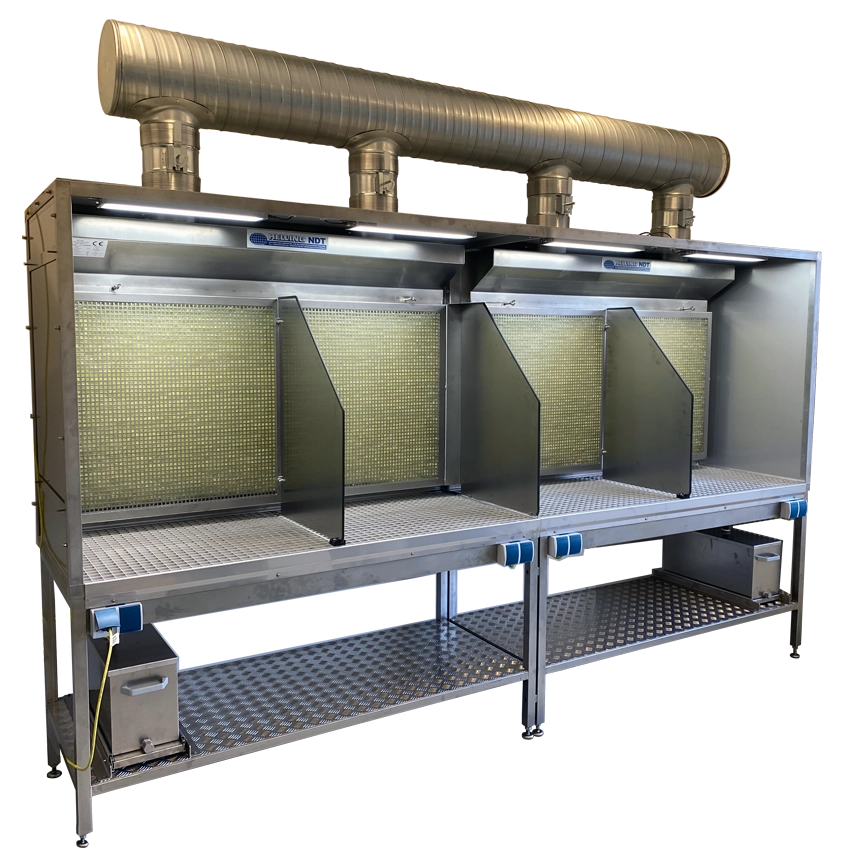

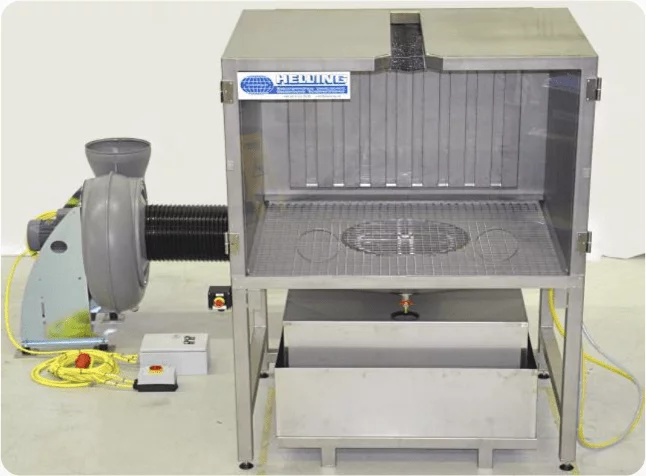

PT-Prüfanlagen

Stationäre Anlagen • für die Eindringprüfung

HELLING Prüfanlagen für die Eindringprüfung werden nach Spezifikation des Kunden individuell gefertigt. Die Anlagen bestehen überwiegend aus rostfreiem Stahl. Die Steuerungssysteme werden von namhaften Herstellern gefertigt.

Eine Anlage setzt sich aus folgenden Prozessstationen zusammen:

  1. Vorreinigen
  2. Waschen
  3. Trocknen  →  bei bis zu 100 °C
  4. Abkühlen →   bis 40 °C
  5. Penetrieren
  6. Abwaschen
  7. Emulgieren
  8. Nachwaschen
  9. Trocknen  →   bei 60 °C
  10. Auftragen des Entwicklers
  11. Inspektion







Die Anlagen erfüllen die Anforderungen der folgenden Regelwerke:

  • DIN EN ISO 3452-1
  • SAE AMS 2644
  • MIL-STD-6866
  • MIL-I-25135E (ersetzt durch SAE AMS 2644)

Europäische Vorschriften bezüglich Arbeitsschutz und Betriebssicherheit sowie Ergonomie werden eingehalten.

Möchten Sie Ihre Spezifikation mit uns besprechen, senden Sie uns bitte Ihre Anfrage über die Merkliste oder per E-Mail zu!

Gerne führen wir Sie auch durch unsere NDT-Ausstellung in Hamburg und beraten Sie bei Ihrem Prüfproblem! Mehr Informationen ...
