Durchstrahlungsprüfung
Bei HELLING können Sie alle Verbrauchsartikel wie Röntgenfilme, Hilfs- und Messmittel zur Filmbetrachtung und Filmauswertung sowie Materialien zur Filmkennzeichnung und Filmentwicklung beziehen.
Weitere Röntgenfilmgrößen bitte anfragen. Auch Filmentwicklungsmaschinen und Chemikalien für die Filmentwicklung bieten wir gerne auf Anfrage an.
Röntgenfilme

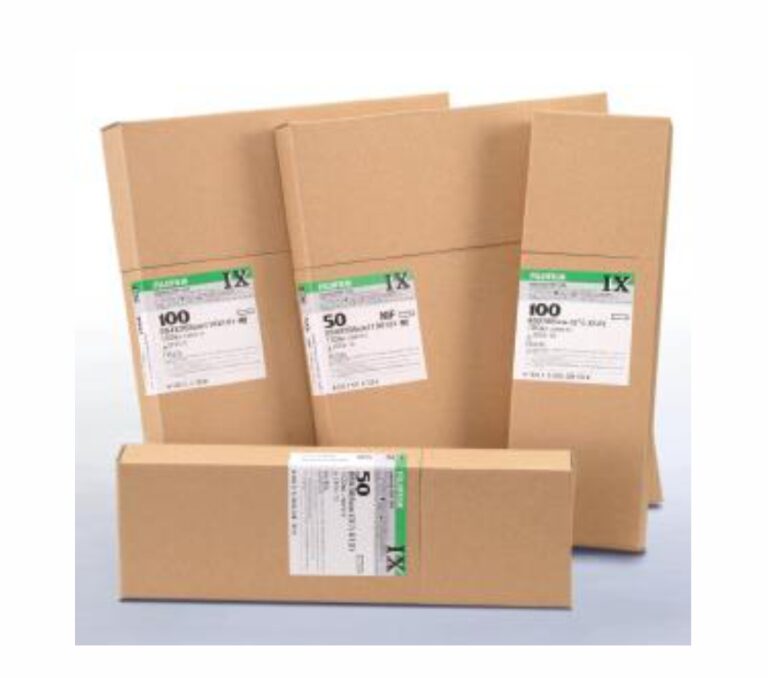

HELLING GmbH ist die offizielle Vertretung von FUJI Industrial X-RAY Produkten und bietet ein breites Sortiment von Blatt- und Rollenfilmen für die Durchstrahlungsprüfung mit Röntgen- oder Gammastrahlung an.

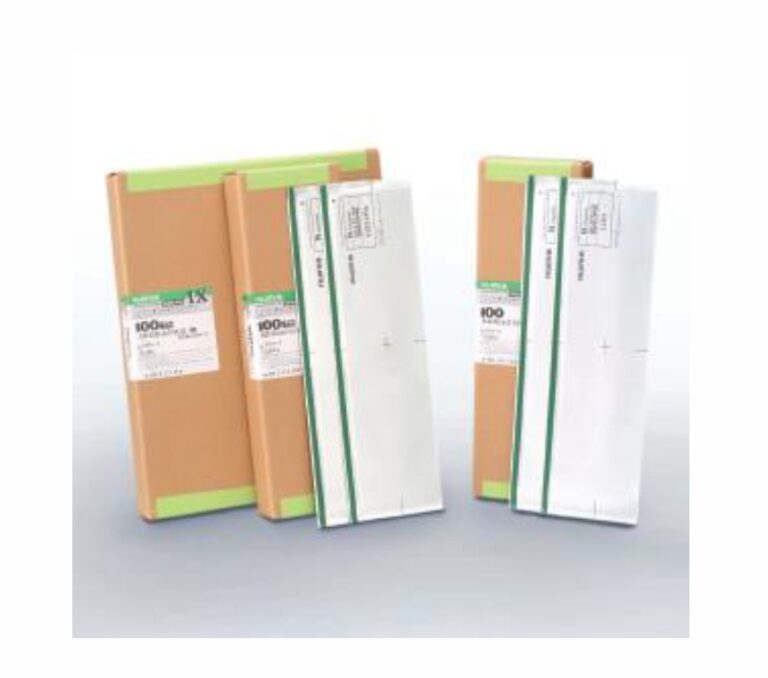

| E-Pak | Vakuumpackung mit Zwischenlagen ohne Pb Folie | 50 Blatt |
| EP/PB | Vakuumpackung mit PB Folie | 50 Blatt |
| NIF | Packung ohne Zwischenlagen | 100 Blatt |
 |
FUJI IX 50Industrieller Röntgenfilm mit ultrafeinem Korn und sehr hohem Kontrast. Besonders geeignet für Werkstoffe mit niedriger Dichte. Ausgezeichnete Schärfe- und hohe Detailwiedergabe. IX 50 wird mit oder ohne Bleifolien eingesetzt.
Ausführung: 10 x 48 cm NIF ⋅ 10 x 40 cm E-Pak ⋅ 10 x 48 cm E-Pak ⋅ 6 x 24 cm EP/PB ⋅ 10 x 24 cm EP/PB ⋅ 10 x 48 cm EP/PB |
|||||||||||||||||
 |
FUJI IX 80Industrieller Röntgenfilm mit sehr feinem Korn und hohem Kontrast. Besonders geeignet für die Erkennung kleinster Materialfehler. Universell einsetzbar für die Durchstrahlungsprüfung mit Isotopen oder Röntgenstrahlern. Es werden hohe Kontraste erreicht. IX 80 wird mit oder ohne Bleifolien eingesetzt.
Ausführung: 10 x 24 cm NIF ⋅ 10 x 48 cm NIF ⋅ 30 x 40 cm NIF ⋅ 10 x 24 cm E-Pak ⋅ 10 x 48 cm E-Pak ⋅ 10 x 24 cm EP/PB ⋅ 10 x 40 cm EP/PB ⋅ 10 x 48 cm EP/PB ⋅ 30 x 40 cm EP/PB |
|||||||||||||||||
|
FUJI IX 100Industrieller Röntgenfilm mit feinem Korn und hohem Kontrast. Besonders geeignet für Prüfobjekte mit mittlerer bis hoher Dichte. Einsetzbar für die Durchstrahlungsprüfung mit Isotopen oder Röntgenstrahlern. Es werden hohe Kontraste erreicht. Der Einsatz fluoreszierender oder fluormetallischer Folien ist möglich. IX 100 wird mit oder ohne Bleifolien eingesetzt. Handentwicklung mit FUJI-Chemikalien bei 20°C und 5 min Entwicklungszeit:
Maschinelle Entwicklung mit AGFA-Chemikalien bei 28°C und 8 min Entwicklungszeit:
Ausführung: 10 x 24 cm NIF ⋅ 10 x 40 cm NIF ⋅ 10 x 48 cm NIF ⋅ 30 x 40 cm NIF ⋅ 10 x 24 cm E-Pak ⋅ 10 x 48 cm E-Pak ⋅ 6 x 24 cm EP/PB ⋅ 10 x 24 cm EP/PB ⋅ 10 x 40 cm EP/PB ⋅ 10 x 48 cm EP/PB ⋅ 18 x 24 cm EP/PB ⋅ 24 x 30 cm EP/PB ⋅ 30 x 40 cm EP/PB |
|||||||||||||||||
|
FUJI IX 150Industrieller Röntgenfilm von hoher Empfindlichkeit, mit feinem Korn und hohem Kontrast. Besonders geeignet für die Durchstrahlung von dickwandigen Prüfobjekten mit Röntgen- wie auch Gammastrahlen. Er eignet sich ebenfalls in der Röntgenfeinstrukturanalyse. IX 150 wird mit oder ohne Bleifolien eingesetzt.
Ausführung: 30 x 40 cm NIF ⋅ 30 x 40 cm EP/PB |
Filmrahmen
 |
Filmrahmen zum EinschiebenFilmrahmen zum Einschieben von industriellen Röntgenfilmen Steglänge 46 cm Material Edelstahl Ausführung: 1-fach-Rahmen 6 x 24 cm ⋅ 1-fach-Rahmen 6 x 48 cm ⋅ 1-fach-Rahmen 6 x 72 cm ⋅ 1-fach-Rahmen 10 x 24 cm ⋅ 1-fach-Rahmen 10 x 48 cm ⋅ 1-fach-Rahmen 10 x 72 cm ⋅ 1-fach-Rahmen 15 x 40 cm ⋅ 2-fach-Rahmen 6 x 24 cm ⋅ 2-fach-Rahmen 6 x 48 cm ⋅ 2-fach-Rahmen 10 x 24 cm ⋅ 2-fach-Rahmen 10 x 48 cm ⋅ 3-fach-Rahmen 6 x 24 cm ⋅ 3-fach-Rahmen 6 x 48 cm ⋅ 3-fach-Rahmen 10 x 48 cm |
|
 |
Filmrahmen mit EckverschlussFilmrahmen zum Einlegen von bis zu 3 industriellen Röntgenfilmen Steglänge 46 cm Material Edelstahl Ausführung: 1-fach-Rahmen 6 x 24 cm ⋅ 1-fach-Rahmen 6 x 48 cm ⋅ 1-fach-Rahmen 10 x 24 cm ⋅ 1-fach-Rahmen 10 x 48 cm ⋅ 1-fach-Rahmen 13 x 18 cm ⋅ 1-fach-Rahmen 15 x 40 cm ⋅ 1-fach-Rahmen 18 x 24 cm ⋅ 1-fach-Rahmen 24 x 30 cm ⋅ 1-fach-Rahmen 30 x 40 cm ⋅ 2-fach-Rahmen 6 x 24 cm ⋅ 2-fach-Rahmen 6 x 48 cm ⋅ 2-fach-Rahmen 10 x 24 cm ⋅ 2-fach-Rahmen 10 x 48 cm ⋅ 3-fach-Rahmen 6 x 24 cm ⋅ 3-fach-Rahmen 6 x 48 cm ⋅ 3-fach-Rahmen 10 x 48 cm |
Filmbetrachtung
 |
Filmbetrachtungsgerät RB-2 LED
Technische Daten
Ausführung: RB-2 Filmbetrachtungsgerät LED ⋅ Prüfbericht |
|||||||||||||||||||||||
|

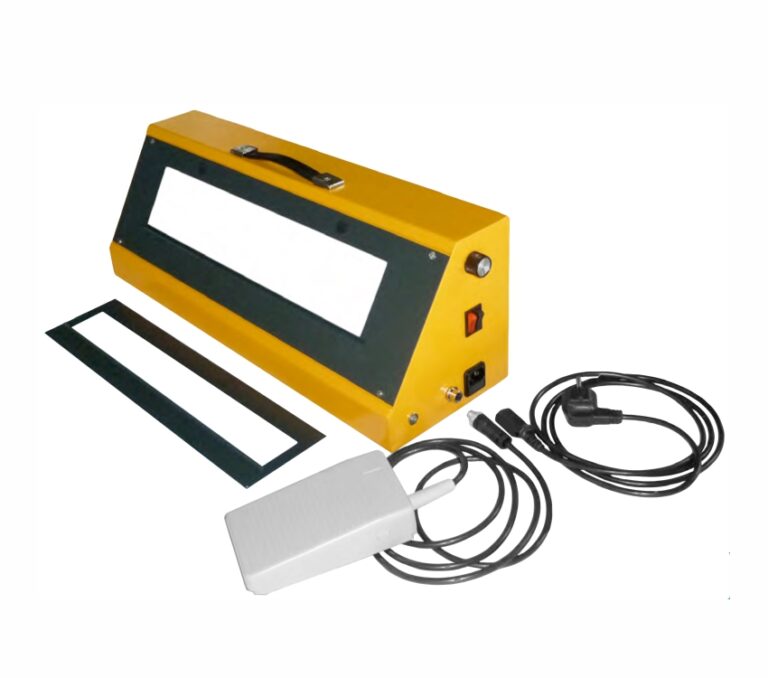

Filmbetrachtungsgerät RB-3 LED
Technische Daten
Ausführung: RB-3 Filmbetrachtungsgerät LED ⋅ Prüfbericht |
|||||||||||||||||||||||
 |
RB-2 Filmbetrachtungsgerät
Technische Daten
Ausführung: Prüfbericht ⋅ RB-2 Filmbetrachtungsgerät |
|||||||||||||||||||||||
 |
RB-3 Filmbetrachtungsgerät
Technische Daten
Ausführung: RB-3 Filmbetrachtungsgerät ⋅ Prüfbericht |
Bildgüteprüfkörper
Die Detailerkennbarkeit einer Durchstrahlungsaufnahme hängt maßgeblich von der Bildgüte der Aufnahme ab.
Die unterschiedlichen Bildgüteprüfkörper (BPK) und deren Anwendung zur Ermittlung der Bildgütezahl einer Aufnahme werden daher in Normen wie DIN EN ISO 19232 "Zerstörungsfreie Prüfung - Bildgüte von Durchstrahlungsaufnahmen" beschrieben.
BPKs werden zusammen mit einer Konformitätserklärung (z.B. nach ISO/IEC-Guide 22) geliefert.
 |
BPK nach DIN EN ISO 19232-1 - Drahtsteg
Die ausführliche Kennzeichnung von z.B. BPK ISO 19232-1 W10 FE50 kann reduziert werden auf 10 FE EN Typ - Drahtdurchmesser (mm)
Lieferumfang
Ausführung: W1 FE 50 mm ⋅ W1 CU 50 mm ⋅ W1 AL 50 mm ⋅ W6 FE 10 mm ⋅ W6 FE 25 mm ⋅ W6 FE 50 mm ⋅ W6 CU 10 mm ⋅ W6 CU 25 mm ⋅ W6 CU 50 mm ⋅ W6 AL 10 mm ⋅ W6 AL 25 mm ⋅ W6 AL 50 mm ⋅ W6 IN 10 mm ⋅ W6 IN 25 mm ⋅ W6 IN 50 mm ⋅ W6 TI 50 mm ⋅ W10 FE 10 mm ⋅ W10 FE 25 mm ⋅ W10 FE 50 mm ⋅ W10 CU 10 mm ⋅ W10 CU 25 mm ⋅ W10 CU 50 mm ⋅ W10 AL 10 mm ⋅ W10 AL 25 mm ⋅ W10 AL 50 mm ⋅ W10 IN 10 mm ⋅ W10 IN 25 mm ⋅ W10 IN 50 mm ⋅ W10 TI 10 mm ⋅ W10 TI 25 mm ⋅ W10 TI 50 mm ⋅ W13 FE 10 mm ⋅ W13 FE 25 mm ⋅ W13 FE 50 mm ⋅ W13 CU 10 mm ⋅ W13 CU 25 mm ⋅ W13 CU 50 mm ⋅ W13 AL 10 mm ⋅ W13 AL 25 mm ⋅ W13 AL 50 mm ⋅ W13 IN 10 mm ⋅ W13 IN 25 mm ⋅ W13 IN 50 mm ⋅ W13 TI 10 mm ⋅ W13 TI 25 mm ⋅ W13 TI 50 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
BPK nach ASME / ASTM E747
Die Drähte mit der Kennzeichnung sind in eine durchsichtige Kunststoffhülle eingebettet. Die Kennzeichnung enthält Bleizeichen für die Drahtmaterialgruppe, den Dickenbereich A, B, C, D sowie die Bezeichnung für den größten Draht. Jeder BPK ist an Hand einer einzeln zugeteilten Chargennummer identifizierbar und wird mit einer entsprechenden Konformitätserklärung geliefert.
Lieferumfang
Ausführung: Typ 1 A01 FE ⋅ Typ 1 B03 FE ⋅ Typ 1 C10 FE ⋅ Typ 1 D32 FE ⋅ Typ 3 A01 IN ⋅ Typ 3 B03 IN ⋅ Typ 4 A01 CU ⋅ Typ 4 B03 CU ⋅ Typ 4 C10 CU ⋅ Typ 4 D32 CU ⋅ Typ 01 A01 TI ⋅ Typ 01 B03 TI ⋅ Typ 02 A01 AL ⋅ Typ 02 B03 AL ⋅ Typ 02 C10 AL ⋅ Typ 02 D32 AL |
||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
BPK nach DIN EN ISO 19232-2 - Typ Stufe-LochDieser Bildgüteprüfkörper (Stufe/Loch-Typ) wird in DIN EN ISO 19232-2 (ehemals EN 462-2) beschrieben. Er besteht aus sechs Plaketten mit folgenden Abmessungen
Das Material ist aus
Jede Plakette hat ein oder zwei Bohrlöcher, deren Durchmesser der Materialstärke entspricht. Zusammen mit der Kennzeichnung sind diese Plaketten in eine durchsichtige Kunststoffhülle eingebettet. Lieferumfang
Ausführung: AL Model H1 ⋅ AL Model H5 ⋅ AL Model H9 ⋅ AL Model H13 ⋅ CU Model H1 ⋅ CU Model H5 ⋅ CU Model H9 ⋅ CU Model H13 ⋅ FE Model H1 ⋅ FE Model H5 ⋅ FE Model H9 ⋅ FE Model H13 ⋅ IN Model H1 ⋅ IN Model H5 ⋅ IN Model H9 ⋅ IN Model H13 ⋅ TI Model H1 ⋅ TI Model H5 ⋅ TI Model H9 ⋅ TI Model H13 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
BPK nach DIN EN ISO 19232-1 - DoppeldrahtstegErmittlung der Bildunschärfe einer Röntgenaufnahme
Lieferumfang
OPTIONAL
Ausführung: 1D ⋅ 2D ⋅ 3D ⋅ 4D ⋅ 5D ⋅ 6D ⋅ 7D ⋅ 8D ⋅ 9D ⋅ 10D ⋅ 11D ⋅ 12D ⋅ 13D |
||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Penetrameter nach ASTM E 1025 - Stahl (FE)
Lieferumfang
Ausführung: Typ 5 - 6,35 mm ⋅ Typ 7 - 9,52 mm ⋅ Typ 10 - 12,17 mm ⋅ Typ 12 - 15,87 mm ⋅ Typ 15 - 19,05 mm ⋅ Typ 17 - 22,22 mm ⋅ Typ 20 - 25,40 mm ⋅ Typ 25 - 31,75 mm ⋅ Typ 30 - 38,10 mm ⋅ Typ 35 - 44,45 mm ⋅ Typ 40 - 50,80 mm ⋅ Typ 50 - 63,50 mm ⋅ Typ 60 - 76,20 mm ⋅ Typ 80 - 101,60 mm ⋅ Typ 100 - 127,00 mm ⋅ Typ 120 - 152,40 mm ⋅ Typ 160 - 200,20 mm ⋅ Typ 200 - 254,00 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Penetrameter nach ASTM E 1025 - Edelstahl (SS)BPK nach ASME / ASTM E 1025 / API
Lieferumfang
Ausführung: Typ 5 - 6,35 mm ⋅ Typ 7 - 9,52 mm ⋅ Typ 10 - 12,17 mm ⋅ Typ 12 - 15,87 mm ⋅ Typ 15 - 19,05 mm ⋅ Typ 17 - 22,22 mm ⋅ Typ 20 - 25,40 mm ⋅ Typ 25 - 31,75 mm ⋅ Typ 30 - 38,10 mm ⋅ Typ 35 - 44,45 mm ⋅ Typ 40 - 50,80 mm ⋅ Typ 50 - 63,50 mm ⋅ Typ 60 - 76,20 mm ⋅ Typ 80 - 101,60 mm ⋅ Typ 100 - 127,00 mm ⋅ Typ 120 - 152,40 mm ⋅ Typ 160 - 200,20 mm ⋅ Typ 200 - 254,00 mm |
Schwärzungstreppe
 |
Schwärzungstreppe - BAM geprüft
Die Schwärzungstreppe wurde von der Bundesanstalt für Materialforschung und -prüfung geprüft. Ausführung: Schwärzungstreppe ⋅ Rekalibrierung |
Filmkennzeichnung
|
TopfmagnetDen Topfmagneten gibt es in 2 Ausführungen:
Ausführung: Topfmagnet Durchmesser 27 mm ⋅ Topfmagnet Durchmesser 35 mm |
||||||||||
|
TrägermaterialTrägermaterial aus biegsamen Kunststoff 30 mm x 500 mm |
||||||||||
|
Trägerstreifen aus FederstahlTrägerstreifen aus Federstahl mit 2 Haftmagneten Länge 24 cm |
||||||||||
|
Trägerstreifen mit MagnethaftungTrägerstreifen mit Magnethaftung Länge nach Wahl, bitte in der Anfrage angeben. |
||||||||||
 |

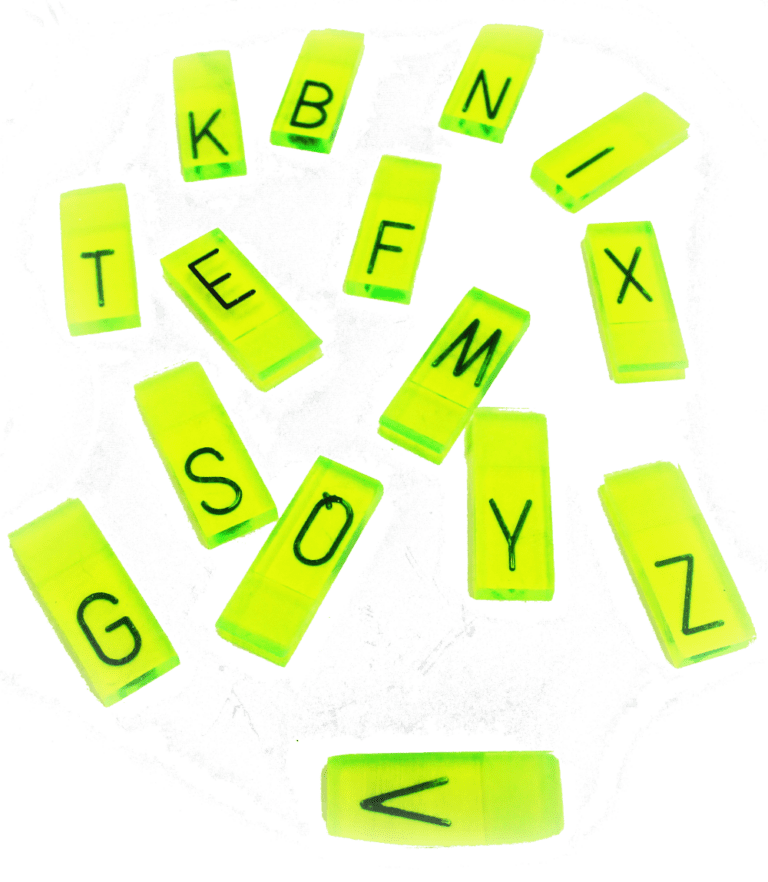

Aufbelichtungsschablone (Einzelzeichen)Einzelne Kunststoffzeichen unterschiedlicher Größe aus farbigem Kunststoff mit Wolframeinlage für Aufbelichtungschablonen
Bitte die gewünschten Zeichen mit angeben Ausführung: Schrifthöhe 4 mm ⋅ Schrifthöhe 7,5 mm ⋅ Schrifthöhe 10 mm ⋅ Schrifthöhe 15 mm ⋅ Schrifthöhe 20 mm |
||||||||||
|
Aufbelichtungsschablone (Satz)Kunststoffzeichensatz mit Buchstaben (A - Z) oder Zahlen (0 - 9) Zeichen aus farbigem Kunststoff mit Wolframeinlage für Aufbelichtungschablonen Ausführung: Buchstaben A-Z Schrifthöhe 4 mm ⋅ Buchstaben A-Z Schrifthöhe 7,5 mm ⋅ Buchstaben A-Z Schrifthöhe 10 mm ⋅ Buchstaben A-Z Schrifthöhe 15 mm ⋅ Buchstaben A-Z Schrifthöhe 20 mm ⋅ Zahlen 0-9 Schrifthöhe 4 mm ⋅ Zahlen 0-9 Schrifthöhe 7,5 mm ⋅ Zahlen 0-9 Schrifthöhe 10 mm ⋅ Zahlen 0-9 Schrifthöhe 15 mm ⋅ Zahlen 0-9 Schrifthöhe 20 mm |
||||||||||
|
Aufbelichtungsschablone (Pfeil)Pfeilzeichen aus farbigem Kunststoff mit Wolframeinlage für Aufbelichtungschablonen Das Pfeilzeichen ist in 4 Richtungen umsteckbar Ausführung: Höhe 4 mm ⋅ Höhe 7,5 mm ⋅ Höhe 10 mm ⋅ Höhe 15 mm ⋅ Höhe 20 mm |
